母线槽是什么?福州朝业为您科普

发布时间:2019-05-24浏览次数:载入中...来源:www.fjzydq.com
  了解电气设备的朋友一看就知道母线槽是什么东西,可是其他人却不知道是什么,其实这个东西是非常简单的,其实就是我们经常会看见的用来装载电子线路的一个槽型设备。现在小编就为大家好好介绍一下福州母线槽的基本结构。

  母线槽是由美国开发出来的、称之为“Bus-Way-System”的新的电路方式,它是由铜或铝作为导体形成的新型导体,由非烯烃绝缘体支撑,然后装入金属浴中。以下5点是福州母线槽的产品结构。

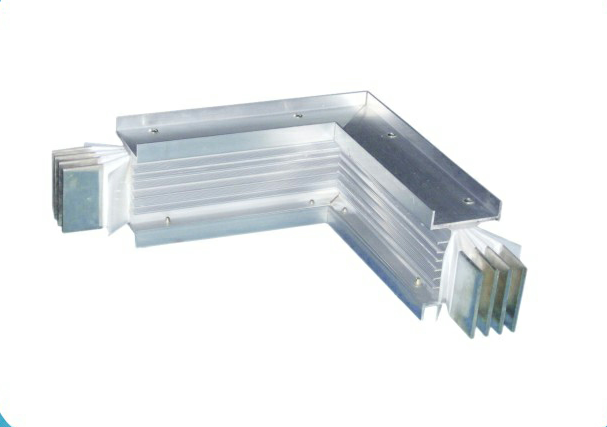

福州母线槽
  1、母线槽由载流导体、壳体和绝缘材料组成。

  2、母线槽壳体由优良冷轧钢制成,具有足够的机械强度。防腐蚀性能好,色泽美观,防腐层附着力强。

  3、载流导体采用符合GB5588.2-85、GB5588.3-85标准的电工用铜材料,由于导体接点的接触面经过特殊处理,所以使得连接部件接触更可靠,发热量更低,使用安稳可靠。

  4、福州母线槽的关键在于采用了优良绝缘材料,优良的接触性能,抗老化、无毒、低烟等优点,FM系列母线槽的绝缘材料采用无机材料经特殊工艺加工制成。

  5、母线槽分为干线单元、馈电单元、分接单元、变径单元、膨胀单元、各类弯曲单元等。

  (1)干线单元

  干线单元分为不带分接装置的干线单元和带分接装置的干线单元。同一电流等级的两个干线单元具有相同的基本结构和尺寸,因此互相连接非常方便。

  (2)馈电单元

  馈电单元包括进线单元、进线箱、中间进线箱等单元提供用户选择。

  (3)进线单元

  进线单元和进线盒匹配形成母线槽和电缆的连接部分,进线单元也可以直接与配电柜或变压器连接,作为母线槽的电源输入或输出端。

  (4)分接单元

  分接单元采用的是插接式分线箱,由干线上引出电源分路,分线箱分接电流以断路器而定。

  (5)变径单元

  变径单元用于连接两个不同额定电流母线主干单元的过渡部分,变径单元的标准长度为1米。可在60~5000A中从任何一个电流等级变到另一个电流等级。

  好了,以上就是关于这个福州母线槽的基本结构了,如果你们有什么疑问可以直接致电或留言福建朝业电气有限公司(www.fjzydq.com),我们会帮您解决问题。
